یک دقیقه وقت تان رو بگذارید و مقاله شناخت دیگ آب گرم را مطالعه کنید. تا کامل با دیگ آبگرم آشنایی پیدا کنید. و شناخت کامل تری نسبت به بویلر آبگرم داشته باشید.
تعریف دیگ آبگرم
دیگ آبگرم یکی از اصلی ترین جزء تاسیسات گرمایشی ساختمان به حساب می آیید. زیرا این دیگ آبگرم است که حرارت حاصل از سوختن مشعل را به آب منتقل کرده و در نتیجه سیستم باعث گرم شدن سیستم می شود.
چون در سیستم حرارت مرکزی با آبگرم، جابجایی حرارت توسط شاره آب صورت می گیرد. به همین دلیل در این سیستم باید تاسیسات کامل گردش آب نصب شوند.
در دیگ آبگرم حداکثر دمای آب داخل دیگ ۹۰ درجه سانتیگراد می باشد. چون همانطور که می دانید آب در دمای ۱۰۰ درجه سانتی گراد بخار می شود.
اما در بعضی مواقع نیاز است. که آب را بدون بخار شدن تا دمای ۱۲۰ درجه سانتی گراد برسانند. که به آن آبداغ گفته می شود. و انجام این کار علاوه بر وارد کردن حرارت، نیازمند تحمل فشار بالا به سیستم نیز می باشد.
در نتیجه به آن دسته از دیگ و بویلرهای آبگرم فولادی که توانایی تولید آبداغ ۱۲۰ درجه دارند. را اصطلاحاً دیگ آب داغ می گویند. و عموماً دیگ هایی که در موتورخانه های گرمایش مرکزی ساختمان ها مورد استفاده قرار می گیرند. از نوع دیگ های آبگرم بوده و دیگ های آبداغ بیشتر در صنعت و در مواردی مانند کارخانجات لبنیاتی مورد استفاده قرار می گیرند.
در این نوع از بویلر و دیگ های فولادی آب گرم – آب داغ، مهم ترین فاکتور انتخاب و نکته فنی حائز اهمیت، استاندارد بودن آنها می باشد. که تضمین کننده تولید با کیفیت و بالا بودن راندمان حرارتی دستگاه می باشد.
انواع دیگ های آبگرم فولادی
دیگ آب گرم فولادی دو پاس
– طراحی با شاسی زینی
– طراحی مدل آیوار اقتصادی
– دو پاس حرارتی با راندمان حرارتی مناسب
– عدم نیاز به فونداسیون و توانایی جاسازی در فضاهای محدود
بسیار مناسب برای موتورخانه های استخرها و مجموعه های ساختمانی تا حدود تقریبی ۶۰۰۰ مترمربع فضای گرمایش
دیگ آب گرم فولادی سه پاس
– طراحی فول وت بک در ظرفیت های یک میلیون به بالا
– طراحی سمی وت بک از ظرفیت ۴۰۰ هزار تا یک میلیون
– طراحی درای بک از ظرفیت ۲۰۰ هزار الی یک میلیون
– طراحی فایر باکس از ظرفیت ۱۰۰ هزار الی ۵۰۰ هزار
دیگ آبگرم مصرفی فولادی
1 – دیگ آبگرم مصرفی با طراحی مخزن دار
2 – دیگ آبگرم مصرفی با طراحی جریان دار
دیگ آبگرم مصرفی در دو مدل ذکر شده جهت تامین سریع آبگرم بهداشتی مورد استفاده قرار می گیرداین دیگ آبگرم بصورت لحظه ای آب گرم مصرفی مورد نیاز را در حجم بالا تامین می نماید لذا در مواردی که نیاز به آبگرم مصرفی همزمان وجود دارد مانند دوش های پادگان ها ، شیرهای آشپزخانه های بزرگ و غیره استفاده از این دستگاه بسیار مفید می باشد
دیگ آب گرم فولادی زغال سنگی
ظرفیت های مختلف این مدل به صورت سفارشی ساخته می شود
انواع دیگ آبگرم موتورخانه
همانطور که بیان شد از اصلی ترین تجهیزات موتورخانه، دیگ آبگرم یا دیگ آبداغ می باشد. این دیگ ها بر اساس جنس بدنه در دو نوع رایج دیگ آبگرم فولادی و دیگ آبگرم چدنی ساخته می شوند.
1 – دیگ آبگرم چدنی
دیگ چدنی آبگرم همانطور که از نامش معلوم است دارای بدنه ای از جنس چدن می باشد. دیگ های چدنی به روش ریخته گری و به صورت پره های مجزا در کارخانه تولید شده و معمولا در محل نصب، مونتاژ می شوند.
تعداد پره ها بر اساس ظرفیت حرارتی مورد نیاز انتخاب می شود، به این معنی که هر چه تعداد پره ها بیشتر باشد دیگ آبگرم ظرفیت حرارت دهی بالاتری دارد.
روش کار دیگ چدنی آبگرم به این صورت است که در فضای خالی بین پره ها شعله مشعل قرار می گیرد. و از این طریق باعث گرم شدن آب درون محفظه بویلر آبگرم می شود.
مزایای استفاده از دیگ آبگرم چدنی
* – عمر زیاد
* – مقاومت در برابر خوردگی
* – حمل و نقل اسان
* – بدلیل پره ای بودن قابلیت افزایش ظرفیت گرمایی با افزایش پره ها
* – تعویض پره های شکسته به جای تعویض کل دیگ
معایب دیگ های آبگرم چدنی
فشار کار پایین
نیاز به دقت زیاد در آب بند نمودن پره ها
2 _ دیگ آب گرم فولادی

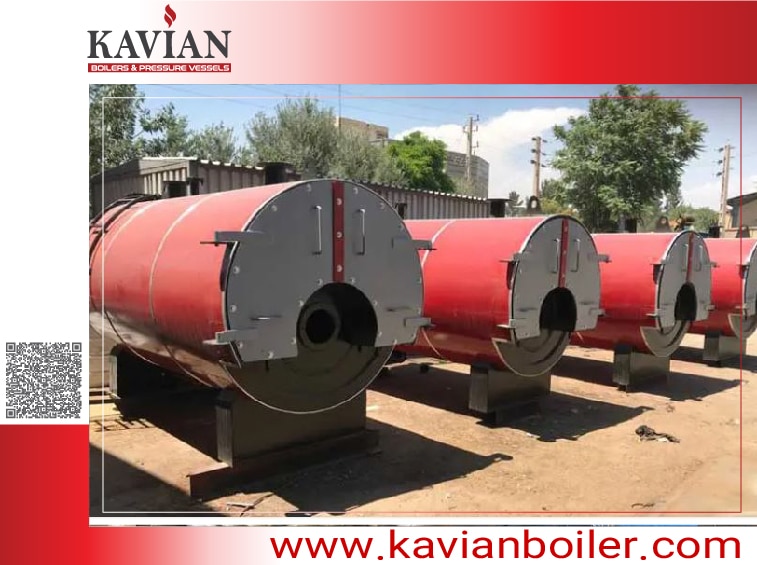

نوع دیگر دیگ یا بویلر آبگرم فولادی می باشد. دیگ فولادی آبگرم همانطور که از نامش پیداست. از ورق و لوله های آلیاژی آتشخوار تهیه شده است. دیگ های فولادی در کارخانه و توسط دستگاه به صورت یکپارچه ساخته می شوند.
دیگ فولادی از ورقه های فولادی با ضخامت های مختلف ساخته می شود. لوله های آتش خوار با جنس آلیاژ مخصوص حرارت ایجاد شده توسط مشعل را به سیال انتقال می دهد.
برای کنترل و ایمنی در دیگ انواع تجهیزات کنترلی نظیر شیر فشار شکن، شیر تخلیه، ترموستات و … نصب می شود.
برای افزایش راندمان می توان از تجهیزات جانبی نظیر سختی گیر، دی اریتور و … نیز استفاده نمود.
شما می توانید با توجه به نیازتان دیگ فولادی خود را سفارش دهید. به طور مثال دیگ فولادی استخر و دیگ فولادی کوچک از محصولات پر فروش می باشد.
مزایای دیگ های آبگرم فولادی:
طول عمر این دیگ ها بالاتر است.
راندمان و بازده حرارتی دیگ های فولادی سه پاس از دیگ های چدنی بیشتر است.
ظرفیت آن ها تقریبا نامحدود است.
قابلیت تحمل شوک های حرارتی را دارند.
) فشارهای خیلی بالا را می توانند تحمل کنند ( مناسب جهت ساختمان های بزرگ
قابلیت تطابق با هر نوع سوخت را دارند.
معایب دیگ های آبگرم فولادی
قیمت آن ها نسبت به دیگ های چدنی بالاتر است.
چون در کارخانه به صورت یکپارچه ساخته می شوند حمل و نقل آن مشکل است.
در صورت خرابی هزینه تعمیر آن ها بالاتر است.
ظرفیت این نوع دیگ آبگرم ثابت و غیر قابل تغییر است.
